Högflödescentrifugalpumpguide: typer, dimensionering och kemisk processbelastning

Om du någonsin har dimensionerat en överföringsledning för en stor tankfarm eller sett en cirkulationsslinga kämpa på grund av att pumpen valdes enbart på huvudet, vet du redan att "högt flöde" är en relativ term. I centrifugalpumparbete innebär det vanligtvis en arbetspunkt där volymen har större betydelse än trycket. Pumpen kan flytta kylvatten, kemisk processvätska, saltlösning eller en lågviskös produkt genom ett brett rörnät, och pumphjulet och höljet är anordnade att passera den volymen effektivt. På Jiangsu Feixiang Pump Manufacturing Co., Ltd. har vårt dagliga arbete med kemiska anläggningar och processanvändare lärt oss att den bästa högflödescentrifugalpumpen sällan är den största på databladet; det är den som matchar systemkurvan, vätskan och underhållsverkligheten.

Vad "högt flöde" betyder för en centrifugalpump

Flödeshastighet är volymen en pump levererar per tidsenhet, medan tryckhöjd är den energi som den tillför per viktenhet vätska. En högflödescentrifugalpump sitter på höger sida av sin prestandakurva: stor volym, ofta blygsam lyfthöjd. Det är därför som dessa pumpar vanligtvis använder ett enstegs överhängande pumphjul, en bred spiral och generösa sug- och utloppskanaler. Specifik hastighet ökar när flödet ökar i förhållande till tryckhöjden, vilket rör designen mot blandade flödes- och axialflödeshjul när tryckhöjdskravet är mycket lågt och volymkravet är mycket högt.

Det är viktigt att inte förväxla högt flöde med högt tryck. En pump kan vara stor i ramstorlek men levererar ändå bara några få stycken huvud. Omvänt kan en flerstegspump producera högt tryck med ett jämförelsevis blygsamt flöde. Den praktiska frågan är var systemkurvan skär pumpkurvan och om den valda pumpen arbetar nära sin bästa verkningsgrad. För vätskor med låg viskositet som vatten, lösningsmedel och många kemikalieströmmar är centrifugalpumpar en naturlig passform eftersom de kan passera stora volymer med relativt enkel konstruktion.

Vanliga högflödescentrifugalpumpkonfigurationer

Höga flödesuppgifter uppfylls av flera pumparrangemang, och det rätta valet beror på tryckhöjd, layout, vätska och hur ofta enheten kommer att köras. En horisontell enstegs processpump är ofta det första alternativet för allmän överföring eftersom den är tillgänglig och lätt att underhålla. Vertikala pumpar sparar golvyta och håller en kort sugväg i sumpar eller cirkulationsgropar. Axialflödespumpar tar idén med högt flöde vidare och använder propellerliknande pumphjul för mycket stora volymer vid lågt tryck. Flerstegsenheter kommer in i bilden när samma flöde måste levereras med högre tryck, även om höljet blir längre och mer komplext.

Vid kemisk service måste pumpen också respektera material och tätning. En standard kemisk processpump kan levereras i gjutjärn, rostfritt stål eller andra legeringar, med mekaniska tätningar anpassade till vätskan. En fodrad eller korrosionsbeständig pump kan behövas för syror, alkalier och saltlösningar. För mycket stora cirkulationsuppgifter, såsom förångnings- och kristallisationsslingor, kan en axialflödesdesign vara mer effektiv än att tvinga en högflödescentrifugalpump att arbeta långt från sin bästa punkt. Vår diskussion om axialflödespumpens prestanda täcker denna avvägning mer i detalj.

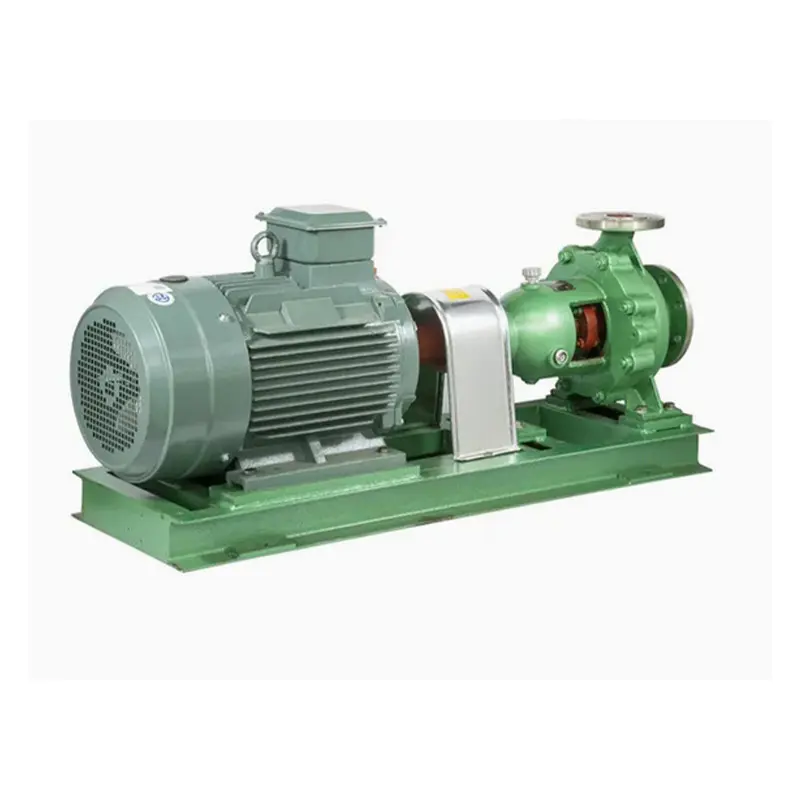

IH Typ horisontell kemisk centrifugalpump För frätande, vattenliknande vätskor utan fasta ämnen erbjuder denna enstegs ISO2858-pump ett brett flödes- och tryckhöjdsområde för kemisk processdrift. Visa produkt →

Snabb jämförelse av högflödespumpstilar

Där högflödescentrifugalpumpar passar i processanläggningar

Högflödescentrifugalpumpar dyker upp på fler ställen än vad många förväntar sig. De hanterar kylvatten och servicevatten, överför produkt mellan tankar, matar skrubbrar, cirkulerar saltlösning eller termisk vätska och stödjer reaktormantelsystem. I kemiska anläggningar kan samma pumpfamilj användas för utspädda lösningar, lösningsmedel och andra lågviskösa vätskor, förutsatt att de fuktade materialen och tätningarna är kompatibla. När strömmen innehåller fasta ämnen eller gas ändras bilden och en annan design eller en modifierad installation kan behövas.

En användbar skillnad är mellan överföring och cirkulation. En överföringspump har vanligtvis en definierad start- och stoppcykel och kan behöva självsugande eller suglyftkapacitet. En cirkulationspump går under långa perioder, så effektivitet och stabil drift nära den bästa verkningsgraden är viktigare. Förångnings- och kristallisationskretsar är ett bra exempel: pumpen måste flytta en stor volym vätska med lågt tillgängligt tryck, och fel val kan orsaka kavitation, vibrationer eller onödigt strömförbrukning. Detta är en anledning till att vårt pumpsortiment innehåller både processcentrifugaler och kemiska axialflödespumpar för högvolymscirkulation.

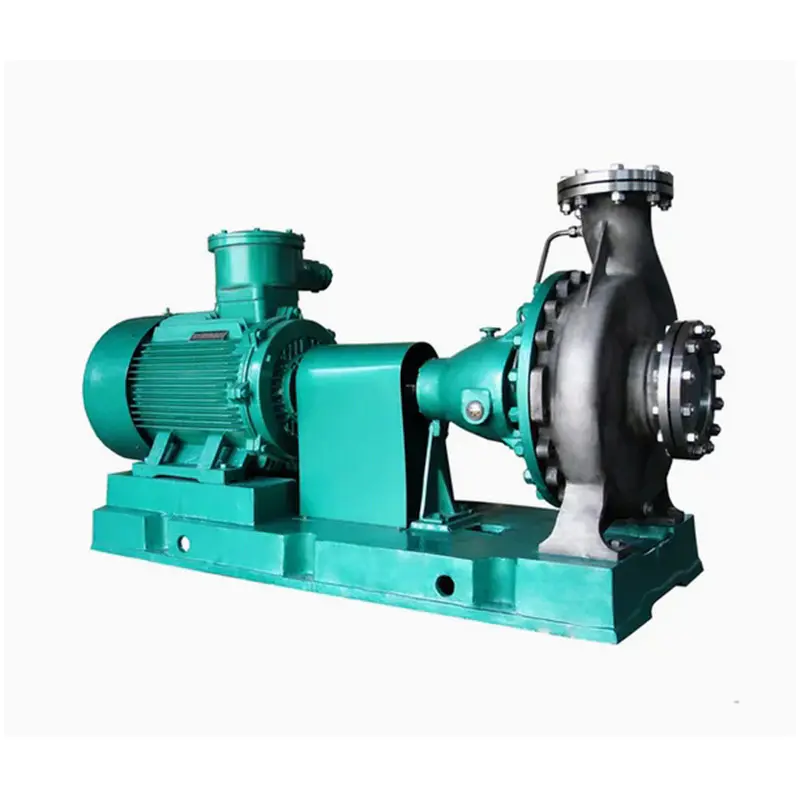

CZ standard kemisk processpump Bakåtöppnande kemisk processpump för frätande eller högtemperaturvätskor, med flöden till 1500 m³/h och underhåll utan att öppna rörledningen. Visa produkt →

Storleks- och urvalschecklista

Ett tillförlitligt urval börjar med data, inte med en ramstorlek. Skriv ner det normala och maximala flödet, önskat tryckhöjd, vätskeegenskaperna och driftstemperaturen innan du tittar på kurvorna. Kontrollera sedan sugsidan noggrant. Många högflödespumpar får skulden för kavitation när det verkliga problemet är otillräckligt positivt nettosugtryck tillgängligt, en lång sugledning eller en dåligt placerad armbåge. Följande kontroller är en praktisk utgångspunkt.

1. Arbetsplats: Bekräfta designflöde och höjd, plus eventuell framtida kapacitetsmarginal. Undvik att lägga till godtyckliga marginaler som trycker pumpen långt till höger om sin kurva.
2. Vätskedata: Registrera viskositet, densitet, innehåll av fasta ämnen, löst gas, korrosivitet och temperatur. Dessa bestämmer pumptyp, material och tätningsarrangemang.
3. NPSH-marginal: Jämför NPSH tillgängligt med NPSH som krävs över hela flödesområdet, inte bara vid designpunkten.
4. Material och tätningar: Matcha våta delar till vätskan och välj en tätningsspolningsplan som kan underhållas i fält.
5. Förare och kontroll: Kontrollera motorstorlek, startmetod, drift med variabel hastighet och effekten av hastighetsändring på flöde och tryckhöjd.
6. Layout: Håll sugrören korta och direkta, se till att de är tillräckligt nedsänkta och ge utrymme för underhåll.

Det hjälper också att fråga hur pumpen ska användas. En enhet som går med full fart i flera år har andra prioriteringar än en som stryps eller växlas ofta. Om systemet behöver ett brett flödesområde kan reglering med variabel hastighet vara mer användbar än en större impellertrim. Om vätskan är frätande kan en fodrad eller rostfri konstruktion kosta mer i förväg men minska stilleståndstiden. Målet är inte att hitta det högsta flödestalet; det är att hitta en pump som håller sig innanför ett hälsosamt driftfönster.

Anmärkningar om installation, drift och underhåll

Högflödescentrifugalpumpar belönar bra installation. Injektering av bottenplattan, axelinriktning och rörstöd spelar roll eftersom stora flödesvolymer kan producera märkbara reaktionskrafter. Sugrören bör vara fria från höga punkter där luft kan samlas, och pumpen bör aldrig köras torr om den inte är speciellt utformad för den uppgiften. Under idrifttagning, kontrollera rotation, tätningsläckage, vibrationer och motorström vid den faktiska driftpunkten. En pump som bullrar eller vibrerar vid start kan kavitera, felinriktad eller köra långt från dess designade flöde.

I den dagliga driften, titta på sugtrycket, utloppstrycket, flödesindikeringen och lagertemperaturen. En gradvis förlust av flöde kan peka på ett slitet pumphjul, en delvis blockerad sugsil eller en förändring i processen. Mekaniska tätningsfel leder ofta tillbaka till torrkörning, dåligt spolflöde eller felinriktning snarare än själva tätningen. Behåll extra slitringar och packningar för kritiska enheter och registrera pumpkurvan vid driftsättning så att framtida prestandaförändringar kan bedömas mot en känd baslinje. För arbeten med hög temperatur eller korrosivitet är ett förebyggande underhållsschema baserat på tätningstillstånd och vibrationstrend vanligtvis mer användbart än ett fast översynsintervall.

Vertikal axialflödespump för höga volymer Vertikal axialflödespump för arbeten med hög volym och lågt tryck; utrymmesbesparande orientering passar bevattning, översvämningskontroll, avloppsvattenrening och begränsade installationer. Visa produkt →

Arbeta med en pumptillverkare på High Flow Duty

Jiangsu Feixiang Pump Manufacturing Co., Ltd. har byggt kemiska pumpar sedan 1980-talet, och vårt produktsortiment omfattar kemiska processpumpar, korrosionsbeständiga pumpar, högtemperaturpumpar, axialflödespumpar, självsugande pumpar och relaterad utrustning. Den bredden är användbar när en hög flödesbelastning överlappar med kemisk kompatibilitet eller hög temperatur, eftersom samtalet kan gå från "vilken pump är störst" till "vilken hydraulik och materialkombination som passar denna linje." Våra CZ-, HJ-, IH- och ZA-processpumpsfamiljer betjänar olika delar av den kartan, medan axialflödes- och vertikalcirkulationspumpar täcker applikationer med stora volymer och lågt tryck.

Om du planerar en ny installation eller byter ut en pump som aldrig riktigt har passat, skicka oss flöde, tryckhöjd, vätskedata, temperatur och en enkel skiss av rörlayouten. Vi kan se över plikten med dig och rekommendera en praktisk konfiguration. Målet är en högflödescentrifugalpump som gör sitt jobb tyst, effektivt och med underhåll som ditt team faktiskt kan hantera.
